SDF系列轴流风机(扇)系列
SDF axial flow fan

SDF系列轴流风机

致力为客户提供环保节能风机设备
产品介绍

产品概述

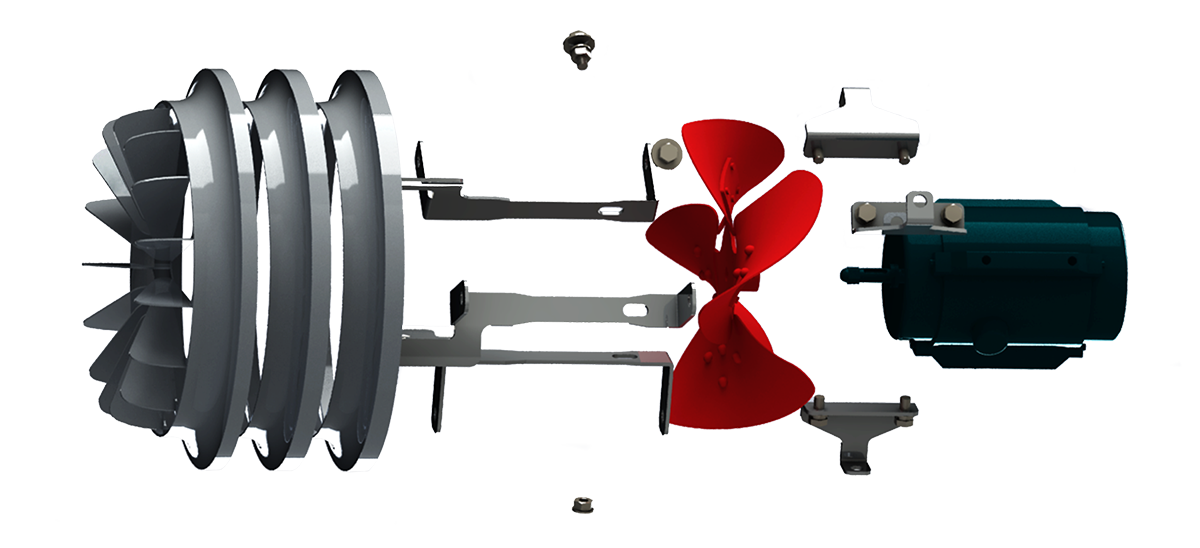

SDF系列轴流风机(扇)是一种高效低噪、远射程的轴流风机(风扇),包括叶轮、 电机、电机支腿、风筒、入口集流器、出口集风器。

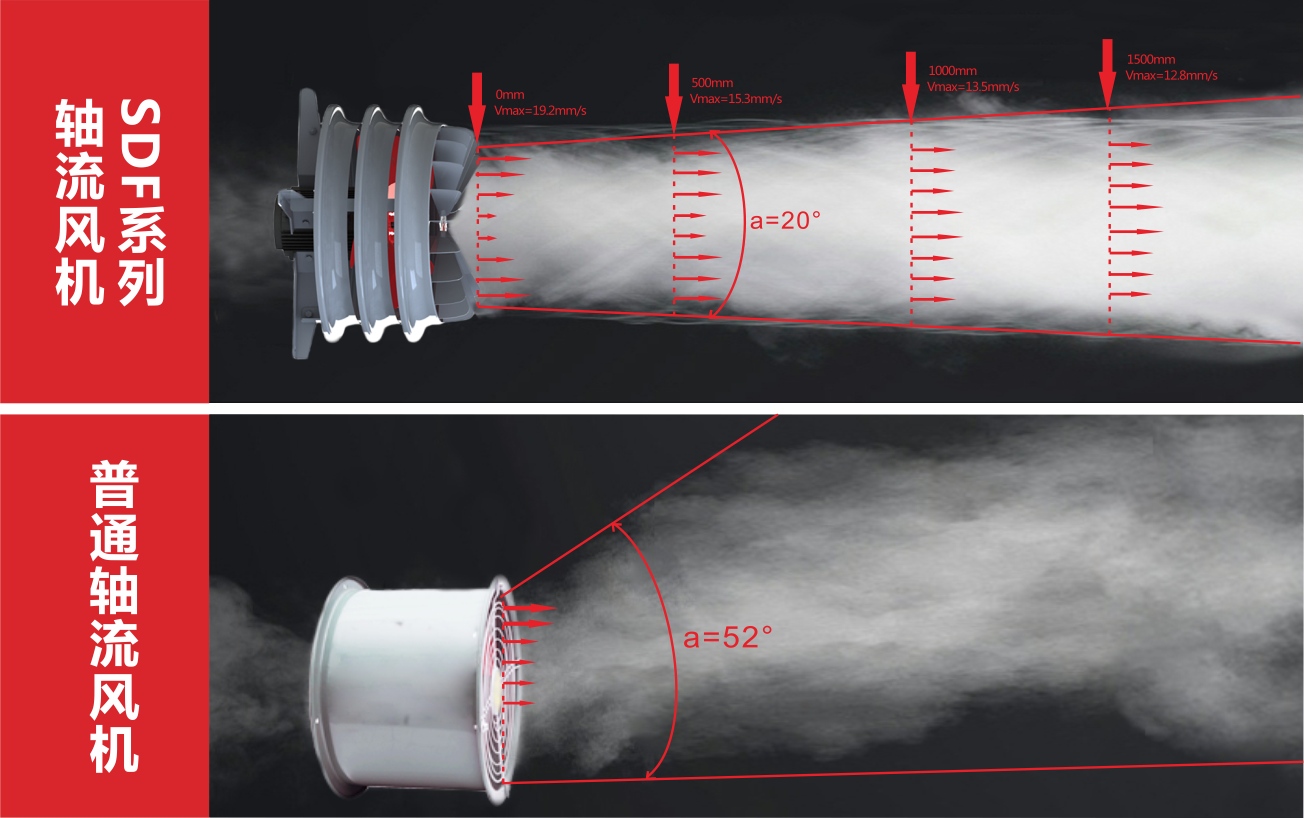

本系列风机结构紧凑,采用高效叶轮,配合入口集流器,实现了叶轮的高效运转,在旋转叶轮的风筒上,开有窗口,可以散射气流的旋转噪声(风噪),避免噪声在风筒内的聚集及累加,而且由于风筒内风速大,负压大,通孔附近的空气被吸入风筒,进一步增加了风机效率。同时,引入了出口集风器,针对轴流风机或风扇叶轮外圈风速高的特点,从结构上使外圈的高速旋转气流,向内圈集中,从而改善了轴流风机出风后向外圈扩散的旋转气流,使气流不易散射,静压效率明显提升,且风量集中,散射小,对比传统轴流风机(扇),高速气流的射程明显增加,在距离出风口1.5m以上时,中心风速可以增加在3倍以上。特别适用于需要大风速冷却的各种应用场合。


安装、调整和试运转

安装前应仔细检查风机各部件是否齐全、完好;叶轮和风筒或机壳是否因运输而损坏变形;各零部件联接是否紧固;如发现问题应及时修复、调整方可安装使用。

风机必须依照铭牌箭头所示的气流方向和叶轮旋转方向正确安装,同时风机的气流方向应与系统要求的送风或排气方向一致。

安装风机的基础或吊架应具有足够的强度、稳定性和耐久性。

风机安装完后,检查叶轮转动是否灵活;有无碰撞、摩擦等异常声响;风机内有无杂物,以免调试时进入风机打坏叶轮;检查电动机的润滑情况,以保证风机能随时启动,正常运行。

安装人员在安装过程中有责任使风机安装安全、可靠,并保证风机的运行不会造成人员伤害。在安装过程中,应特别注意各紧固件、安全保护附件等的安装可靠性。

在安装风机时,用户应预留出足够的空间,以便于风机日常的检查、维护以及风机的拆卸、零部件的更换等。

安全规则:风机动力电源线选择、连接及接地必须与设计要求的技术规范一致。并按接线盒上或随机所附的接线图连接。

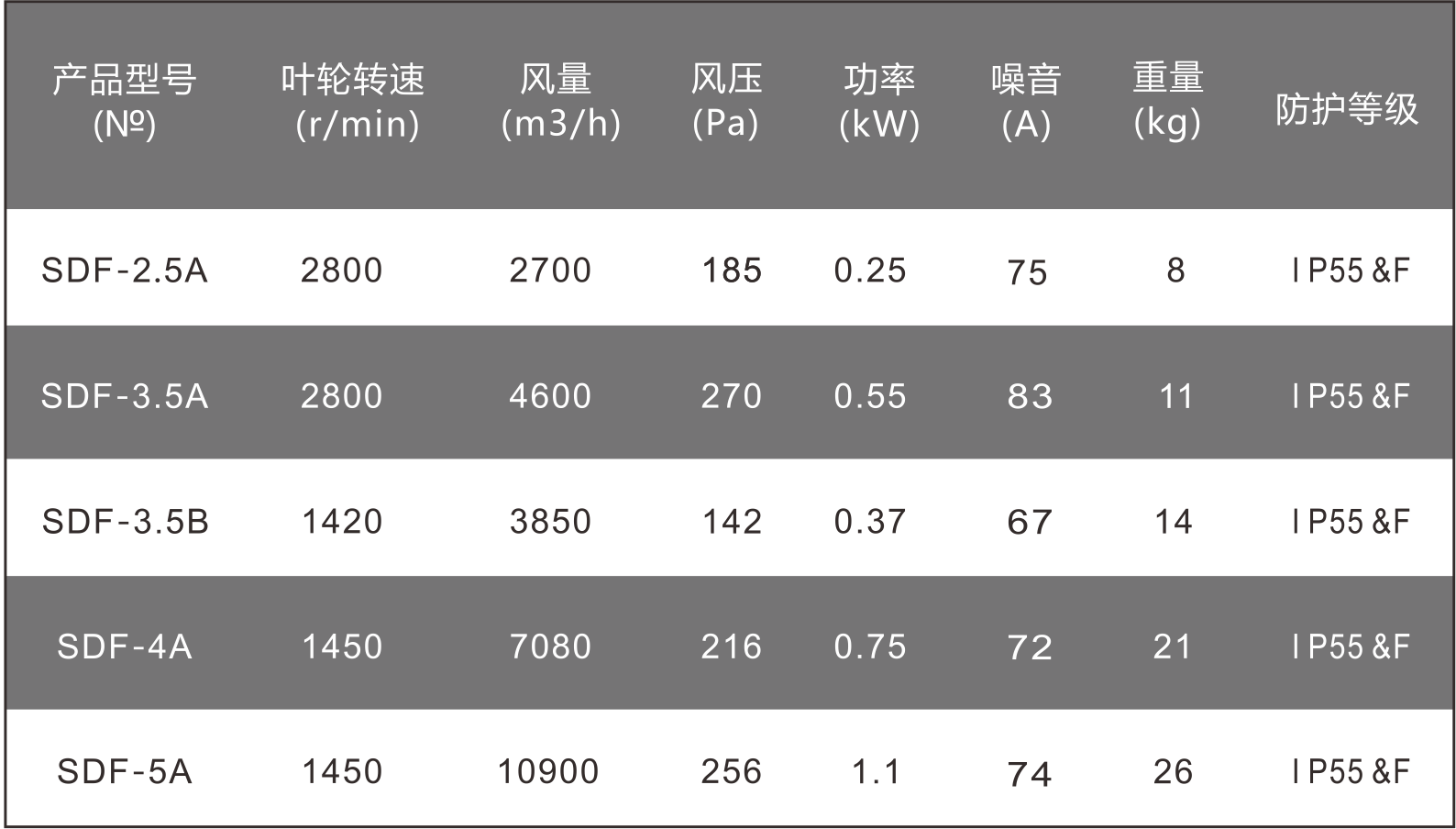

产品参数

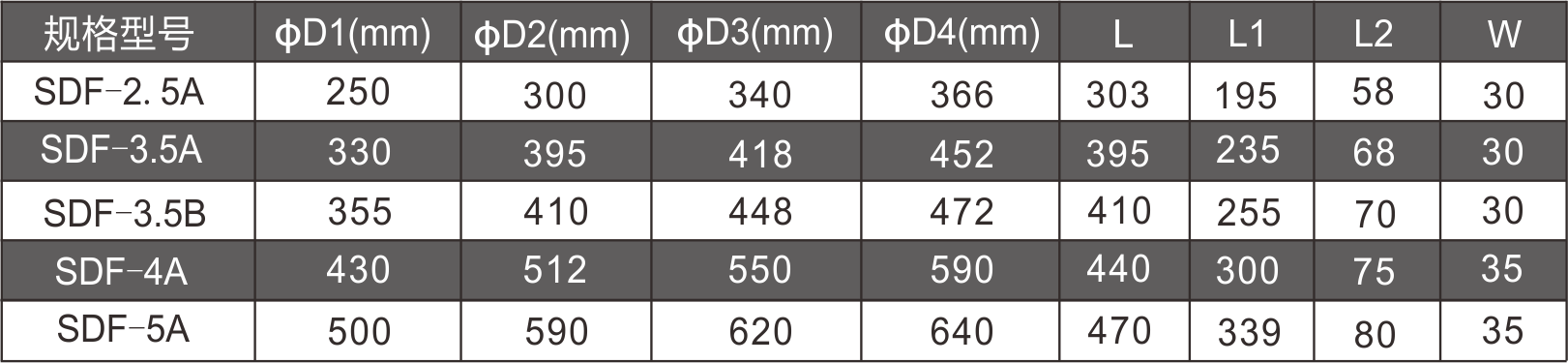

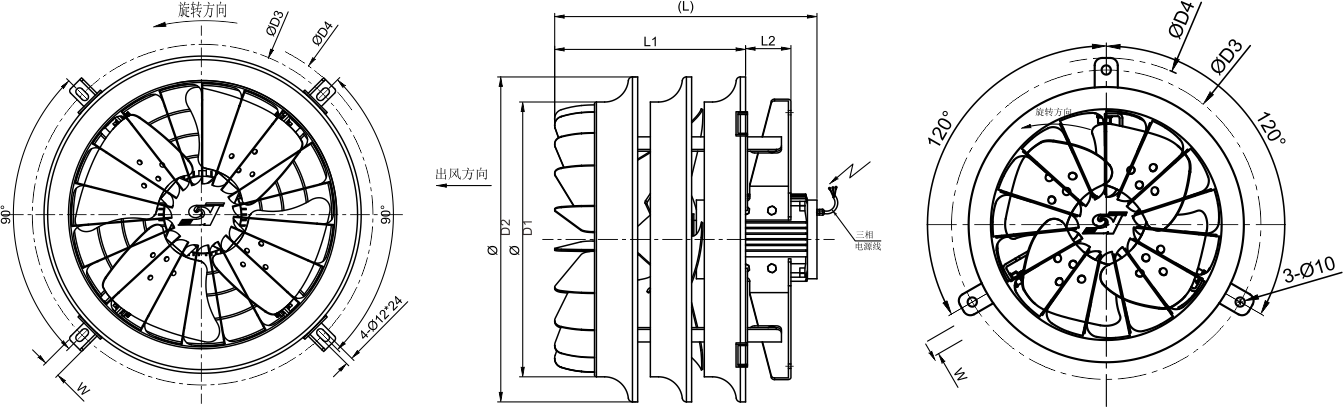

       产品外形图与外形尺寸

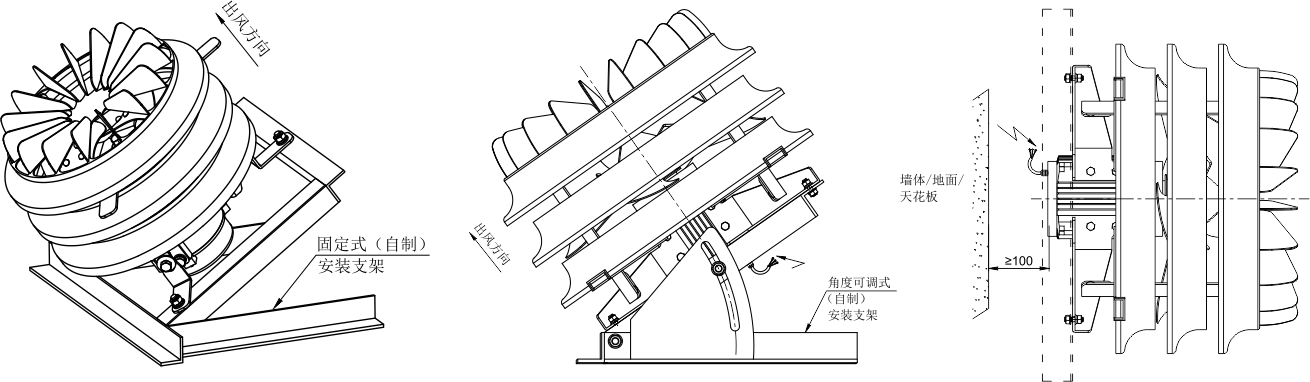

       产品典型安装示意图


       运行、维护和检查

      定期检查正常运行时的电机电流、电压及功率是否超过其额定值。

      定期检查电器线路及仪表是否正确,是否有老化或其他损伤;

      风机(扇)正常运行时,定期检查轴承温度是否正常,轴承温升不得>40℃,表温不得>85℃。如发现风机有剧烈的振动、撞击、轴承温度迅速上升等反常现象时必须紧急停机,予以排除。

      定期检查风机(扇)的安装基础及其他紧固件是否牢固可靠;

      定期清理风机上的机会积灰、污垢及杂物。

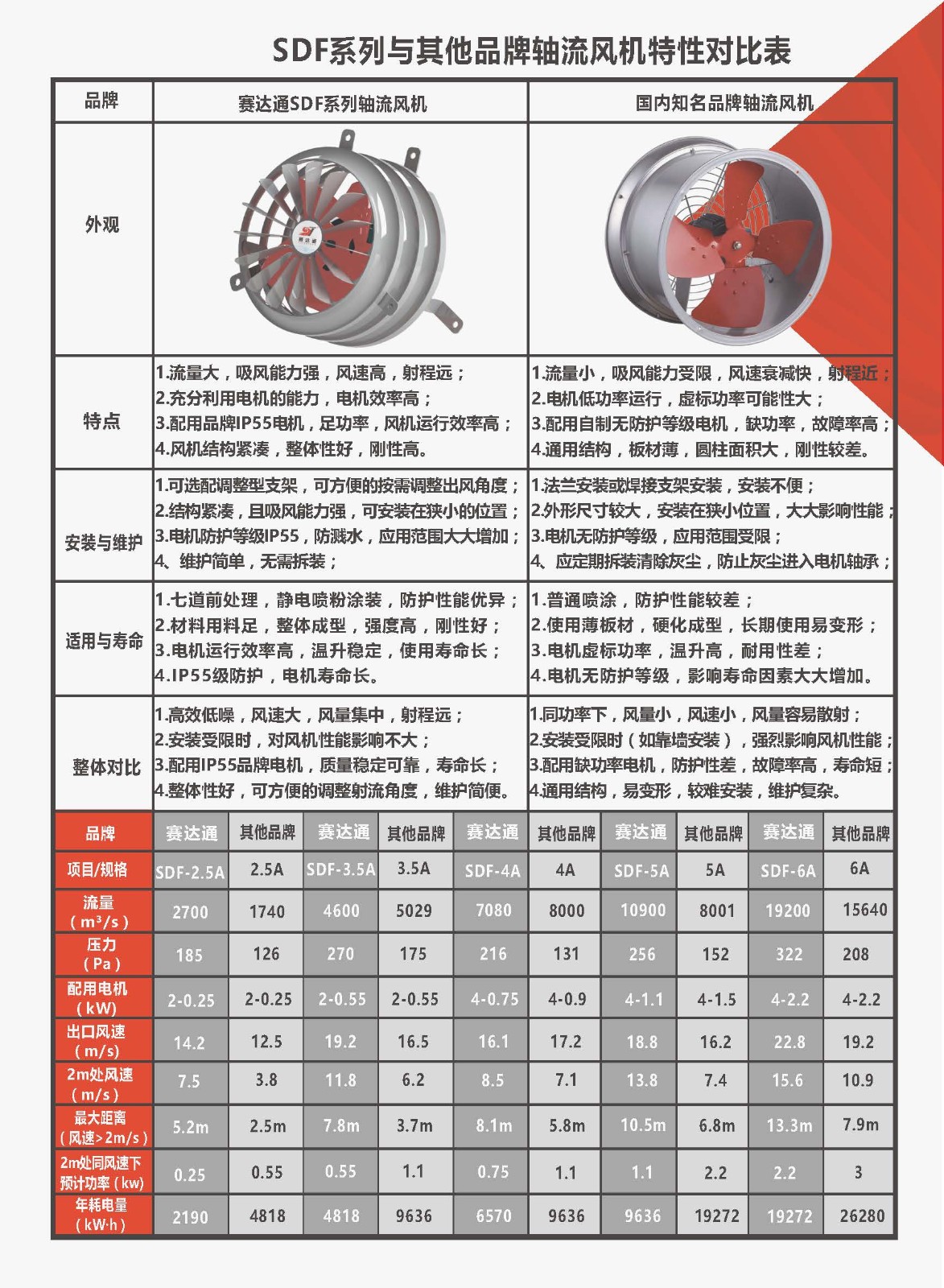

      SDF轴流风机与普通轴流风机产品特性对比
